一句话总结

国际直线对撞机（ILC）技术网络由ILC国际开发团队于2022年设立，旨在推进国际直线对撞机的工程研究。该网络协调亚洲与欧洲的实验室，执行支持ILC开发的工作包，同时应对更广泛的加速器应用需求。本中期状态报告对此进行了总结。

核心贡献

• ILC技术网络协调多个工作包的工程设计研究，以推进国际直线对撞机的发展，同时将技术相关性扩展至更广泛的加速器项目。
• 该研究概述了ATF的束流调谐方法，具体实施尾场与多极误差抑制技术，以维持37 nm的超小束流。
• 报告评估了最终双磁体低温恒温器的垂直振动阈值，确立了50 nm的稳定性要求，以在ILC前期实验室阶段之前指导加速器与探测器的接口设计。

引言

国际直线对撞机需要先进的工程解决方案，涵盖超导射频腔体、高亮度粒子源以及纳米级束流聚焦，以实现粒子物理的精密测量。尽管早期的设计报告确立了技术基线，但未解决的工程障碍及向预备设施过渡的延迟，凸显了针对束流稳定、尾场抑制及高性能光阴极开发的定向研究需求。本报告概述了ILC技术网络的成立情况。该全球性合作机制整合了各实验室资源，以执行十五项优先工程工作包。报告介绍了这些项目的当前进展，展示了协调一致的国际合作如何解决关键设计挑战，并为加速器领域未来的建设阶段做好准备。

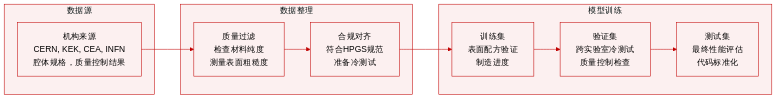

数据集

• 数据集构成与来源：本报告汇编了ILC技术网络的技术状态资料，内容来源于CERN、KEK、CEA-Saclay、INFN-LASA及其他合作机构的贡献。材料涵盖工作包文档、采购记录、质量控制结果及项目时间线。
• 各子集关键细节：
  • 单胞腔体数据包含采用不同铌材料等级制造的两台单元、材料采购记录及基础表面处理的规格说明。
  • 九胞腔体数据覆盖四台正在制造的裸腔体、外套封装流程以及高压气体安全合规测试协议。
  • 脉冲发生器原型记录概述了阻尼环偏转模块的设计仿真、供应商合同及测试计划。
  • 机构名录记录了参与实验室的成员隶属关系与技术职责。
• 数据用途：汇编的信息用于追踪制造进度、验证表面制备工艺、协调跨实验室的2 K冷测试，并为大规模生产统一压力容器规范。该文档作为进度追踪与质量保证资源，而非机器学习训练集。
• 处理与技术规范：未进行裁剪或机器学习元数据构建。数据通过严格的验收标准进行结构化处理，包括材料纯度阈值、表面粗糙度限制及划痕深度测量。所有技术规范均通过标准化的垂直冷测试进行形式化，并与日本的压力容器资格认证监管框架保持一致。

方法

国际直线对撞机（ILC）项目采用模块化与分布式设计方法，各工作包针对关键子系统展开独立研究。加速器核心由超导射频（SRF）腔体构成，其制造遵循WPP-1规范，符合国际安全标准。这些腔体在集成至低温模块前，需经过垂直测试以评估性能。低温模块设计详见WPP-2，是将多个SRF腔体集成至单一低温单元的关键组件。该模块设计支持高压气体兼容，并采用紧凑的串列式构型，中间无暖区段，与欧洲XFEL类似。低温模块架构包含一根大直径氦气回流管（GRP）作为结构主梁与热屏蔽，用于支撑低温管道并在长达数公里的低温单元中维持温度稳定。

低温模块设计进一步优化以容纳超导四极磁体组件与二极校正器，这些组件集成于模块中心。该构型实现了所有主直线加速器低温模块的标准互连接口。设计还包含基模功率耦合器以输送射频功率，以及射频电缆用于将场拾取器与高次模（HOM）天线连接至LLRF控制系统。整体低温模块设计是TESLA测试设施（TTF）模块的演进版本，并经费米实验室针对ILC技术设计报告（TDR）进行了进一步优化。

ILC需要复杂的 crab 腔系统来抵消相互作用点处14 mrad的交叉角，以确保最佳亮度。ILC国际开发团队（IDT）已开发出五种不同的 crab 腔设计，并评估其是否符合严格的射频与机械规范。这些设计包括3.9 GHz跑道型腔体、1.3 GHz射频偶极子（RFD）、1.3 GHz双四分之一波（DQW）腔体、1.3 GHz宽开口波导（WOW）腔体以及2.6 GHz准波导多胞谐振器（QMiR）。技术筛选过程确定1.3 GHz射频偶极子与2.6 GHz QMiR为最具前景的原型技术。这些设计必须适配纵向3.85米、横向0.198米的紧凑低温模块空间。

极化电子源是ILC的关键组件，基于高压直流光电阴极枪，采用GaAs/GaAsP光阴极以提供大于85%的极化度。该枪体设计由杰弗逊实验室开发，包含倒置绝缘体几何结构以改善高压运行并抑制不对称电场，同时优化真空设计以延长光阴极寿命。相关工作涵盖短激光脉冲的束流动力学仿真、旨在最大化梯度并限制场发射的静电设计，以及开发三点结屏蔽层与倾斜偏置阳极以校正静电场不对称性。

正电子源基于波荡器方案，该方案提供成熟可靠的源，且阻尼环接受度留有较大余量。基准方案采用有效长度231米的波荡器与126.5 GeV电子驱动束。该方案可产生极化正电子，对物理研究至关重要。主要工作包WPP-6与WPP-7聚焦于旋转靶与磁聚焦系统。直径1米的靶轮以2000 rpm旋转，并通过辐射散热至静止的水冷冷却器。磁聚焦系统采用脉冲螺线管以匹配束流的平顶脉冲宽度，产生约4 ms的半正弦电流脉冲及3-5 T的峰值磁场。

阻尼环设计详见WPP-12，采用常规导电磁铁，旨在实现极大的动态孔径以最大化正电子捕获产额。基准设计包含零间距磁铁的硬边磁铁模型。阻尼环设计规范列于表9，目标是在包含束内散射效应的情况下，实现水平4 μm、垂直20 nm的低发射度，同时保持0.07 mrad的宽动态孔径。

阻尼环的快速注入与提取系统（WPP-14）采用纳秒级脉冲宽度的半导体脉冲电源。ILC阻尼环的条纹线偏转器与英国Diamond-II升级项目的储存环注入条纹线具有相似性，且已就适用于ILC的原型脉冲发生器与同一家公司进行了探讨。

主束流收集器设计用于在碰撞后吸收电子或正电子束，为可处理17 MW（含20%安全裕度）的加压水收集器。设计包含涡流水流系统以防止局部热量积聚，以及用于束流窗口的远程更换系统。收集器容器采用直径1.8米的圆形截面以形成涡流，束流窗口非对称安装以接收有效的涡流性能。

实验

实验项目利用国际制造与测试框架，对超导腔体、低温模块及关键辅助组件进行评估。原型测试与表面处理试验验证了新型铌材料与标准化热处理工艺能够可靠地满足设计规范，而高功率与低温评估则确认了输入耦合器、频率调谐器与磁屏蔽的机械集成与运行就绪状态。同步进行的洁净室自动化试验进一步验证了机器人装配工作流的可扩展性与精度。这些评估共同证明了组件标准化的技术可行性，并为全面集成与性能测试奠定了坚实基础。

报告提出了超导射频腔体的性能目标，其中垂直测试要求梯度达到35.0 MV/m，品质因数（Q值）至少为0.8乘以10的10次方，而低温模块测试要求梯度略低（31.5 MV/m），但Q值要求更高（至少为1.0乘以10的10次方）。结果表明，与低温模块测试相比，垂直测试的设计规范在梯度方面要求更严格，但在Q值方面要求较低。垂直测试要求梯度更严，Q值要求较低；低温模块测试要求梯度较宽松，但Q值要求更高。两项测试的设计规范均强调高Q值，表明研究重点在于最小化能量损耗。

报告评估了涉及ICF70法兰块与射频屏蔽的实验设置中的尾场效应，以评估抑制策略。结果表明，与无屏蔽构型相比，射频屏蔽的存在显著降低了尾场电位，实测数据与仿真趋势高度吻合。射频屏蔽能有效降低ICF70法兰构型中的尾场电位。实验结果与尾场抑制的仿真趋势一致。构型变化展示了屏蔽位置对尾场效应的影响。

报告研究了不同表面处理方法的铌腔体性能，重点关注烘烤工艺对品质因数与加速梯度的影响。结果表明，两步烘烤法可实现高品质因数并达到目标加速梯度，且在不同处理工艺下性能保持一致。报告结合机械抛光与炉内烘烤以优化腔体性能。包括两步烘烤在内的不同表面处理工艺对其性能影响进行了评估。两步烘烤工艺实现了高品质因数并达到目标加速梯度。机械抛光腔体在不同烘烤处理下均表现出一致的性能。

报告对比了两个财政年度的运行指标，显示参与国家与机构数量减少，人日数下降，表明协作规模或活动强度随时间发生变化。参与国家数量从JFY2023的七个减少至JFY2024的五个。涉及机构数量从JFY2023的十个减少至JFY2024的七个。总运行人日从JFY2023的387天减少至JFY2024的358天。

报告描述了超导射频腔体制造与测试的进展，重点关注成功完成符合性能规范的单胞腔体。结果表明，两步烘烤表面处理工艺可实现高Q值，且九胞腔体的目标性能已根据这些结果进行了更新。垂直测试的目标梯度高于低温模块测试，表明对单个腔体评估的要求更为严格。两步烘烤表面处理工艺可实现高Q值，并正在应用于九胞腔体。垂直测试目标比低温模块测试目标更严格，具有更高的梯度与Q值要求。已完成的单胞腔体已达到ILC规范，验证了该表面处理工艺。

实验项目通过垂直与低温模块测试、尾场抑制评估及表面处理优化，对超导射频腔体性能进行评估。垂直测试验证了更严格的加速梯度要求，低温模块构型则优先追求高品质因数以最小化能量损耗，法兰组件上安装的射频屏蔽能有效抑制尾场电位，且结果与仿真高度吻合。此外，经过机械抛光与两步烘烤工艺的铌腔体稳定提供高品质因数并达到目标梯度，成功验证了单胞与多胞单元的制造协议，尽管同期国际协作规模有所收缩。
